Машина для балансування молекулярного насоса Jianping
Розвиток науки і техніки приніс багато проблем і можливостей, і динамічні балансувальні машини не є винятком. Давайте' подивимося на машину динамічного балансування молекулярного насоса. Перш ніж вивчати машину для динамічного балансування молекулярного насоса, давайте спочатку зрозуміємо, що таке молекулярний насос?

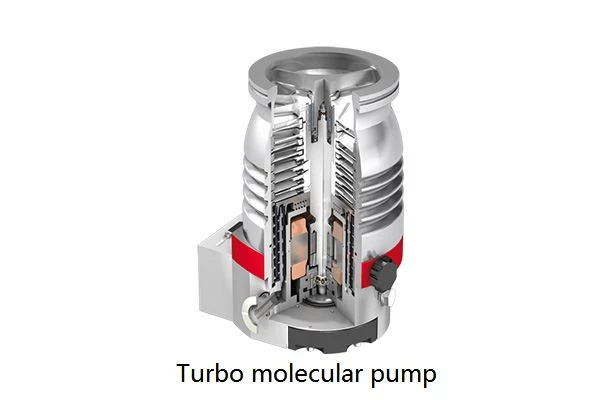

Молекулярний насос - це безмасляний високовакуумний насос. Молекулярні насоси в основному поділяються на турбомолекулярні насоси, складні молекулярні насоси та молекулярні насоси з магнітною левітацією.
Принцип роботи молекулярного насоса
Механізм накачування молекулярних насосів відрізняється від механічних насосів, які перекачують зміною об’єму насосної камери. Принцип передачі імпульсу використовується для того, щоб молекули рухалися в напрямку і вивантажувалися з насоса для досягнення мети накачування.
Молекулярний насос обертається з високою швидкістю під приводом двигуна, а двигун приводиться в дію джерелом живлення змінної частоти, щоб отримати більшу швидкість. В області молекулярного потоку молекули газу стикаються з поверхнею лопаті, яка обертається з високою швидкістю, і імпульс передається молекулам газу, так що частина молекул газу створює спрямований потік у напрямку руху твердого тіла. поверхні тіла та вивантажуються з насоса для досягнення мети відкачування. Як правило, явище, коли поверхня твердого тіла, що рухається з високою швидкістю, несе молекули газу і змушує їх рухатися в певному напрямку, називається молекулярною тягою. Вакуумні насоси, виготовлені з використанням цього явища, називаються тяговими молекулярними насосами (насоси Gade). Перевага тягового молекулярного насоса полягає в тому, що він має короткий час запуску та високу ступінь стиснення в стані молекулярного потоку. Він може відкачувати різні гази та пари, і особливо підходить для відкачування більш важких газів. Однак через низьку швидкість перекачування тягового молекулярного насоса, занадто малий ущільнювальний зазор, низьку надійність роботи, легкі механічні поломки та складність у виготовленні, він рідко використовується на практиці. Пізніше тяговий молекулярний насос був удосконалений, і з'явився турбомолекулярний насос, як показано на малюнку нижче.
Комплексний молекулярний насос являє собою послідовну комбінацію турбомолекулярного насоса і тягового молекулярного насоса. Він поєднує в собі переваги двох насосів. Він може перебувати в широкому діапазоні тиску 10-6 ~ 1 Па, з більшою швидкістю відкачування і більш високим коефіцієнтом стиснення, що значно підвищує вихідний тиск насоса.
Для спеціальних роторів молекулярних насосів Shanghai Jianping провів для них динамічні випробування на дисбаланс і розробив спеціальне обладнання для балансування для виявлення динамічного дисбалансу молекулярних насосів на основі характеристик молекулярних насосів.
Молекулярний насос обертається з високою швидкістю під приводом двигуна, а двигун приводиться в дію джерелом живлення змінної частоти, щоб отримати більшу швидкість. В області молекулярного потоку молекули газу стикаються з поверхнею лопаті, яка обертається з високою швидкістю, і імпульс передається молекулам газу, так що частина молекул газу створює спрямований потік у напрямку руху твердого тіла. поверхні тіла та вивантажуються з насоса для досягнення мети відкачування. Як правило, явище, коли поверхня твердого тіла, що рухається з високою швидкістю, несе молекули газу і змушує їх рухатися в певному напрямку, називається молекулярною тягою. Вакуумні насоси, виготовлені з використанням цього явища, називаються тяговими молекулярними насосами (насоси Gade). Перевага тягового молекулярного насоса полягає в тому, що він має короткий час запуску та високу ступінь стиснення в стані молекулярного потоку. Він може відкачувати різні гази та пари, і особливо підходить для відкачування більш важких газів. Однак через низьку швидкість перекачування тягового молекулярного насоса, занадто малий ущільнювальний зазор, низьку надійність роботи, легкі механічні поломки та складність у виготовленні, він рідко використовується на практиці. Пізніше тяговий молекулярний насос був удосконалений, і з'явився турбомолекулярний насос, як показано на малюнку нижче.
Комплексний молекулярний насос являє собою послідовну комбінацію турбомолекулярного насоса і тягового молекулярного насоса. Він поєднує в собі переваги двох насосів. Він може перебувати в широкому діапазоні тиску 10-6 ~ 1 Па, з більшою швидкістю відкачування і більш високим коефіцієнтом стиснення, що значно підвищує вихідний тиск насоса.
Сфера застосування
Він підходить для виявлення динамічного дисбалансу молекулярного насоса.
Особливості:
1. Зручний для навантаження&підсилювач; розвантаження заготовки
2. Система кронштейнів з м'якими підшипниками розроблена Цзяньпіном
3. Модульна конструкція, застосована до балансування крильчатки молекулярного насоса
